一、仪器概述：
电动油压机广泛用于新材料、超导、粉末陶瓷、新型电源、电池、建材、冶金粉末等领域，可以和钙铁分析，红外光谱(IR)， X荧光(XRF)分析仪器配套使用；该机结构紧凑、重量轻、升压快、操作简单、安全方便；选用特定的压片模具，可将溴化钾(KBr)、氯化钠(NaCl)、水泥等粉末材料压制成各种各样的试片、柱体、异型体或组合体等进行分析研究；同时该机也适用于其它需要相应压力的工作场合，作为压力机使用，测试各种物体的耐压程度等等。
该机相比手动压片机，工作效率大大提高，4.3寸触摸液晶屏直接显示压力吨位；配以特定模具，可将各种粉末样品压制成试片用于科学研究分析检测等，也可作为普通压力机使用，应用极其广泛。
二、主要技术参数：
设备型号 | DYP-20T | DYP-30TF | DYP-40TF | DYP-60TF |
压力范围 | 0.2-20.0T/0.1t | 0.3-30.0T/0.1t | 0.4-40.0T/0.1t | 0.5-60.0T/0.1t |
| 活塞直径 | Φ95mm | Φ110mm | Φ130mm | Φ150mm |
最大活塞行程 | 30mm | 40mm | 50mm | 50mm |
控制面板 | XNNETS 数字显示 0.0-40.0Mpa/0.1Mpa | |||
加泄压方式 | 电动加压/缓加压/自动补压，手动泄压 | |||
保压时间 | 手动控制 | |||
压力稳定性 | ≤1MPa/10min | |||
设备电源 | 220V（50Hz/60Hz） | |||
设备最大功率 | 400W | |||
油缸限位保护 | 当油缸上升触碰到限位开关时自动泄压 | |||
安全防护装置 | 漏电保护+急停开关 | 防弹玻璃门+漏电保护+急停开关 | ||
工作台直径 | Ф105mm | Ф120mm | Ф140mm | Ф160mm |
工作空间 | 宽80×150mm | 宽104×160mm | 宽145×185mm | 宽185×250mm |
外形尺寸 | 245×415×415mm | 300×350×430mm | 295×450×500mm | 405×470×565mm |
| 设备重量 | 70kg | 72kg | 110kg | 140kg |
配置说明 | 压片机1台，模具选配！可根据需求定制压片机或模具 | |||
备注：部分为我新诺特有指标，可根据客户需求定做或改进电动压片机。

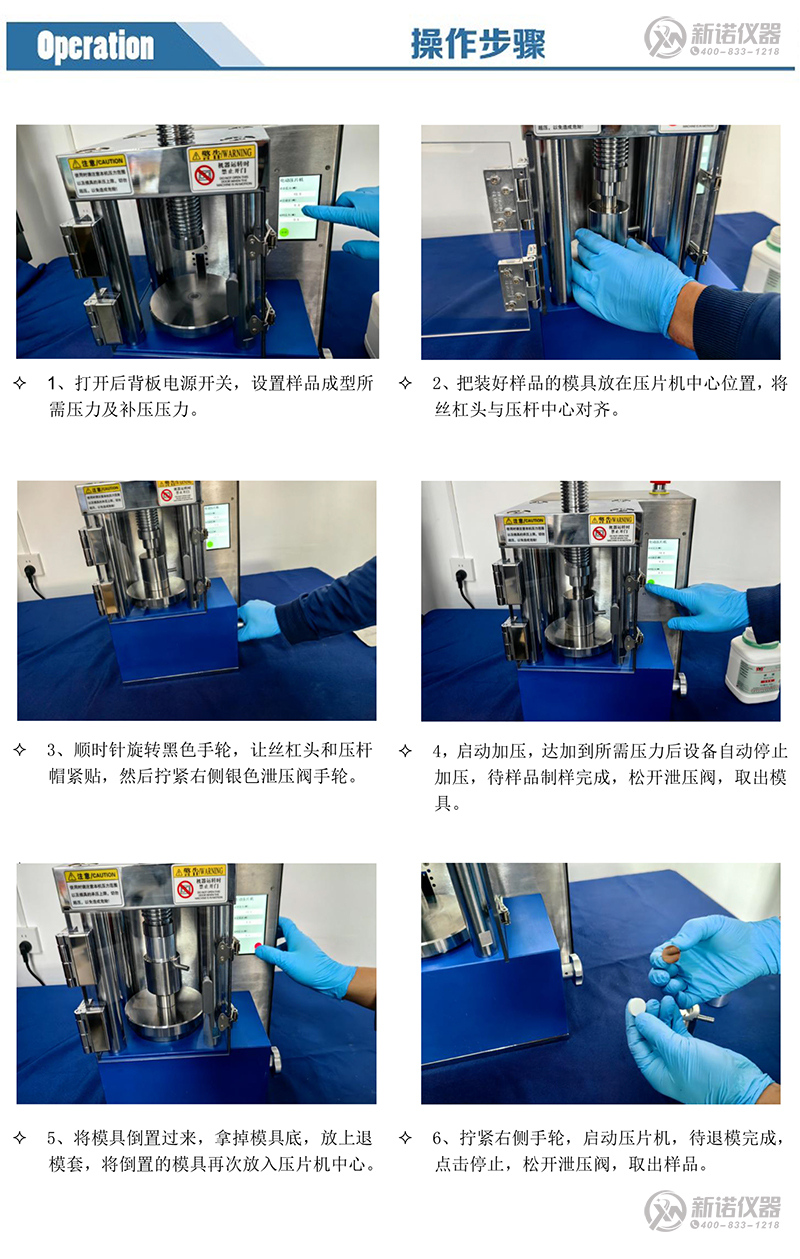

三、机器操作指南：
1、设置步骤：
插上电源，启动后背板开关，设备进入通电阶段，屏幕自动亮起，进入主界面
如上图1（主界面）
2、压力设置：
>压力设定：点击设定压力下方的数字框，进入到设定界面，点击DEL键进行数值删除，输入设定压力后点击OK键确定。
>补压设定：点击设定补压下方的数字框，进入到设定界面，点击DEL键进行数值删除，输入设定补压数值后点击OK键确定。样品在加压过程中会变型，因此压力会有所下降，当降到我们设定的下限值时会启动自动补压。【如果我们不想频繁补压可修改补压设定值】
>实时压力：显示当前压片机的实时压力。
3、 启动加压：
当压力设置完毕后，可点击主界面【启动】按钮，开始加压请关注主界面实时压力数据，和模具实际情况，及时调整机器状态；如遇紧急情况，可点击屏幕中的【停止】按钮，停止加压；也可直接按下机器顶部的急停开关按钮，紧急停止机器工作
五、 压片机注意事项：
1、检查电源线是否漏电损伤，以保证人身安全，长时间不用时，建议断掉电源。
2、加压时将模具放在丝杠头中心的位置，稍微旋转一下丝杠，顶住压杆帽。
3、使用时压力尽量不要过本机的最大压力范围，否则会影响压片机的使用寿命，甚至造成危险。
4、油缸不要超过本机的最大行程，否则会导致拉簧变形，油缸无法回到初始位置。
5、压片机液压油使用68号抗磨液压油【耐高压】型为宜。
6、每次试验完毕，要及时清理机器表面的残留物，定期在丝杠处加润滑油或凡士林，避免丝杠生锈影响使用。
7、使用中有任何问题可拨打下方服务热线，由工程师电话或视频指导操作
