SYP-15AF型手动粉末压片机手动压片机压样机带防护15吨油压机

产品时间：2020-06-22 02:55:02

简要描述：

SYP-15A系列15吨手动压片机是实验室一种常见的小型油压机，因常用于实验室配套红外光谱仪制备样品使用，又称红外压片机，如配套Ф13mm红外模具使用，可压制Ф13mm的红外固体试片，用于红外光谱研究析等。...

一、仪器概述：

粉末压片机：顾名思义，就是可通过特定的模具将溴化钾（KBr）、氯化钠（NaCl）、氧化铝（Al2O3）等粉末材料压制成型为各种规格的试片、柱体、异型体或组合体进行科学研究分析。又称小型油压机，压样机，压力成型机等，广泛应用于新材料、超导、粉末陶瓷、新型电源、电池、建材、冶金粉末等领域，可以和钙铁分析，红外光谱（IR）， X荧光（XRF）分析仪器配套使用；同时也适用于其他需要相应压力的工作场合，作为压力机使用，测试分析各种物体的耐压程度等等，应用非常广泛。

二、仪器优势：

SYP系列手动压片机是新诺为适应当前市场需求，结合部分高校老师的建议与反馈，在老款压片机基础上研制的新一代实验室油压机。该机进行了全面的优化改进，具有造型美观、操作方便、做工精致、结构紧凑等优点，采用国家新型技术，一体式结构，油缸、油池、主板、活塞在一个主体上，没有密封连接，减少了漏油点，降低了压片机漏油的机率。设计之初考虑了压片机日后的清洁工作，更方便用户日后进行仪器维护保养。采用进口压力传感器，压力稳定性好，深受国内外部分用户喜爱。

三、型号说明：

SYP-15A系列15吨手动压片机是实验室一种常见的小型油压机，因常用于实验室配套红外光谱仪制备样品使用，又称红外压片机，如配套Ф13mm红外模具使用，可压制Ф13mm的红外固体试片，用于红外光谱研究析等。

四、主要技术参数：

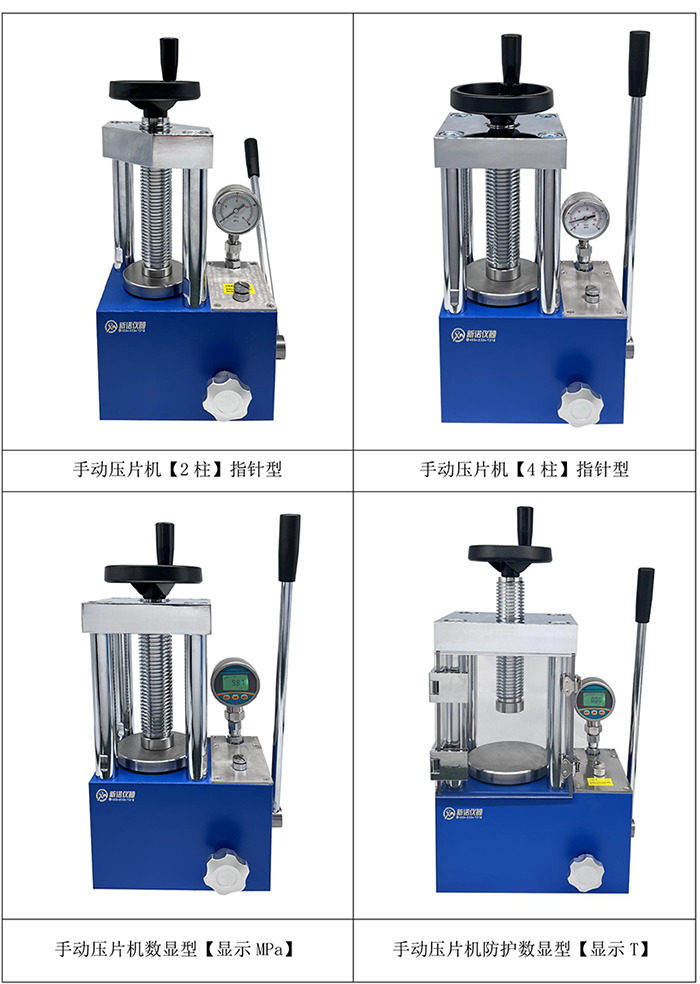

设备型号	SYP-15B	SYP-15BS	SYP-15A	SYP-15AS	SYP-15AF	SYP-15AFS
压力表类型	指针压力表	数显压力表	指针压力表	数显压力表	指针压力表	数显压力表
标配压力表	指针式，压力吨位、压强兆帕双刻度显示
选配数显表	XNNETS 数字显示 0.00-40.00MPa/0.01MPa（仅限带"S"型）
压力范围	0-15T（0-30MPa）
压力换算	1T=2Mpa/1Mpa=0.5T
活塞直径	Ф80mm 镀铬油缸
最大活塞行程	30mm
加压方式	手动加压
压力稳定性	≤1MPa/10min
压强计算公式	油缸的面积÷模具的面积x压力表读数=模具实际承受压强（Mpa）
整体结构	一体式结构
工作台直径	Ф90mm
立柱数量	二根立柱		四根立柱		四根立柱
防护功能	无		无		带有机玻璃防护罩
工作空间	140x150mm		80x130mm		80x130mm
外形尺寸	245x175x390mm		245x175x390mm		260x175x395mm
设备重量	38kg		40kg		42kg
配置说明	15吨油压机1台，模具选购。型号中带"S"为数显压力表，带"F"为有机玻璃防护罩

备注：部分为我新诺特有指标，可根据客户需求定做或改进油压机。

五、压力换算公式：

压力换算表	SYP-15AF型红外压片机压力换算表
实际输出压力	压力表系统压强	压力表类型
1 T	2.00 MPa
2 T	4.00 MPa
3 T	6.00 MPa
4 T	8.00 MPa
5 T	10.0 MPa
6 T	12.0 MPa
9 T	18.0 MPa
12 T	24.0 MPa
15 T	30.0 MPa
压强计算公式	油缸的面积/模具的面积x压力表读数=模具的实际承受压强（Mpa）
友情提示	系统压强（即压力表读数）不宜超过30MPa=15T，否则会影响设备使用寿命
