30吨 压片机
当前位置:首页>>产品展示>>手动压片机>>30吨 压片机

SYP-30TF型 手动粉末压片机 带防护压片机 30吨油压机

产品时间:2020-06-21 14:04:09

简要描述:

SYP-30TF型 30吨手动压片机选用指针式压力表,【压力Tons】和【油缸压强MPa】双刻度显示,施加压力不用换算,避免模具超压现象,其它参数同:SYP-30TFS型,均带有机玻璃防护罩,符合相关安全规定。因常用于实验室荧光光谱仪制备样品使用,又称荧光压片机,配上适当的X荧光专用硼酸模具、钢环模具等,可制备荧光光谱仪测试所需试片。...

详细介绍

一、仪器概述:


        粉末压片机:顾名思义,就是可通过特定的模具将溴化钾(KBr)、氯化钠(NaCl)、氧化铝(Al2O3)等粉末材料压制成型为各种规格的试片、柱体、异型体或组合体进行科学研究分析。又称小型油压机,压样机,压力成型机等,广泛应用于新材料、超导、粉末陶瓷、新型电源、电池、建材、冶金粉末等领域,可以和钙铁分析,红外光谱(IR), X荧光(XRF)分析仪器配套使用;同时也适用于其他需要相应压力的工作场合,作为压力机使用,测试分析各种物体的耐压程度等等,应用非常广泛。

二、仪器优势:


        SYP系列手动压片机是新诺为适应当前市场需求,结合部分高校老师的建议与反馈,在老款压片机基础上研制的新一代实验室油压机。该机进行了全面的优化改进,具有造型美观、操作方便、做工精致、结构紧凑等优点,采用一体式结构,油缸、油池、主板、活塞在一个主体上,没有密封连接,减少了漏油点,降低了压片机漏油的机率。设计之初考虑了压片机日后的清洁工作,更方便用户日后进行仪器维护保养。采用进口压力传感器,压力稳定性好,深受国内外部分用户喜爱。

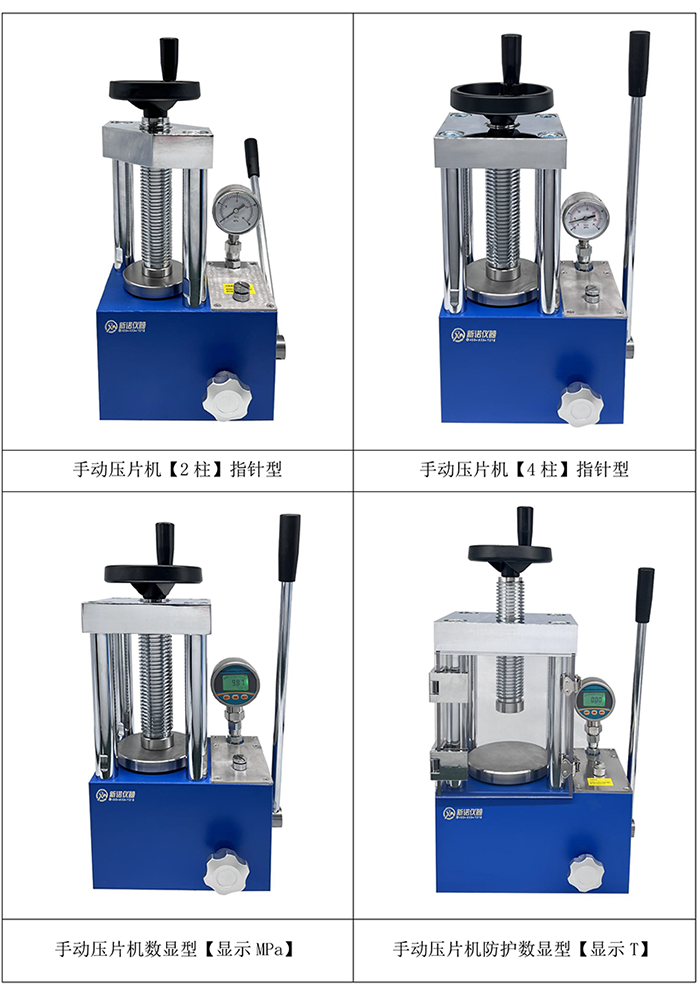

三、型号说明:


        SYP-30TF型 30吨手动压片机选用指针式压力表,【压力Tons】和【油缸压强MPa】双刻度显示,施加压力不用换算,避免模具超压现象,其它参数同:SYP-30TFS型,均带有机玻璃防护罩,符合相关安全规定。因常用于实验室荧光光谱仪制备样品使用,又称荧光压片机,配上适当的X荧光专用硼酸模具、钢环模具等,可制备荧光光谱仪测试所需试片。

四、主要技术参数:


设备型号

SYP-30T

SYP-30TS

SYP-30TF

SYP-30TFS

压力表类型

指针压力表

数显压力表

指针压力表

数显压力表

标配压力表

指针式,压力吨位、压强兆帕双刻度显示

选配数显表

XNNETS 数字显示 0.00-40.00MPa/0.01MPa(仅限带"S"型)

压力范围

0-30T(0-31.5MPa)

压力换算

1T=1.05Mpa/1Mpa=0.95T

活塞直径

Φ110mm 镀铬油缸

最大活塞行程

40mm

加压方式

手动加压

压力稳定性

1MPa/10min

压强计算公式

油缸的面积÷模具的面积x压力表读数=模具实际承受压强(Mpa)

整体结构

一体式结构

工作台直径

Ф120mm

立柱数量

4根立柱

防护功能

带有机玻璃防护罩

工作空间

92x160mm(宽/高)

112x160mm(宽/高)

外形尺寸

275x195x420mm(长宽高)

305x195x425mm(长宽高)

设备重量

56kg

65kg

配置说明

油压机1台,模具选购。型号中带"S"为数显压力表,带"F"为有机玻璃防护罩

备注:部分为我新诺特有指标,可根据客户需求定做或改进油压机。



五、压力换算表:


规格型号

SYP-30TF型 粉末压片机压力换算表

实际输出压力

压力表系统压强

压力表类型

1 T

1.05 MPa

3 T

3.10 MPa

5 T

5.20 MPa

8 T

8.40 MPa

10 T

10.5 MPa

15 T

15.7 MPa

20 T

21.0 MPa

25 T

26.3 MPa

30 T

31.5 MPa

压强计算公式

油缸的面积/模具的面积x压力表读数=模具的实际承受压强(Mpa)

友情提示

系统压强(即压力表读数)不宜超过31.5MPa=30T,否则会影响设备使用寿命
