一、模具概述：

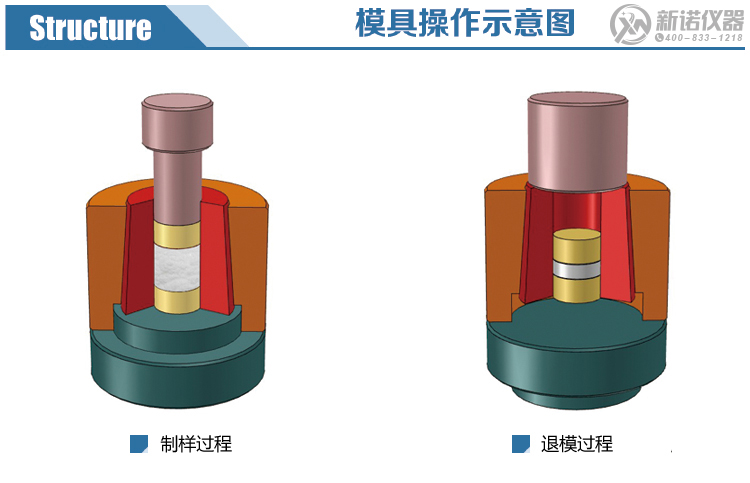

圆柱形开瓣模具又称为易退模组合型模具，也是实验室比较常见的压片模具，一般是由三个内芯组合成一个圆柱形腔体，该腔体直径尺寸即是粉末样品压制成型后的尺寸，后通过圆形套筒把三个内芯套住固定为一个整体。压制完成后，通过快速拆解模具套筒即分离三个内芯，压制的粉末样品直接取样，无需经过脱模环节，避免脱模过程中对样品二次冲击导致的样品断裂断层或破损。开瓣模具主要用于压制一些不易成型或不易退膜的粉末样品。配合压片机使用，可将溴化钾（KBr）、氯化钠（NaCl）、二氧化硅（SiO?）、氧化铝（Al?O?）、氧化锆（ZrO2）等各种粉末材料压制成型，并制作出各种圆形试片、柱体或其他形状进行科学分析研究；现已广泛应用于科研、教学、催化、检测、制药、化工以及新材料研发等各个领域，可替代同类进口产品。
选型指南：圆柱形易退模开瓣模具属于实验室耗材，一般由模具底座、模具内芯（三个瓣）、模具套筒、模具压杆、模具垫片和模具退膜套等六部分组成，接受非标定制各种规格，货期一般为3-20天。常用模具尺寸在Φ3-Φ40mm之间，规格有：Φ3、Φ5、Φ6、Φ7、Φ8、Φ10、Φ12、Φ12.7、Φ13、Φ15、Φ18、Φ20、Φ25、Φ30、Φ32、Φ35、Φ40、Φ100mm等。
二、主要技术指标：
模具名称 | MJK-Y型 圆柱形开瓣模具（Ф2-Ф10mm） | ||
模具规格 | Ф2，Ф3，Ф13，Ф4，Ф5，Ф6，Ф7，Ф8，Ф9，Ф10mm等 | ||
成型样品实图 |
| ||
压制样品形状 | 圆形薄片、圆柱体 | ||
模具材质 | 日本 高速工具钢 ASSAB+17 | ||
模具压头硬度 | HRC68-HRC70 | ||
模具腔体深度 | 30mm | ||
模具组成结构 | 底座，内芯，套筒，压杆、垫片，退膜套 | ||
常用尺寸 | Ф3，Ф5，Ф6，Ф8，Ф10mm | ||
对应外形尺寸 | Ф43×93mm | ||
模具重量 | 0.75kg | ||

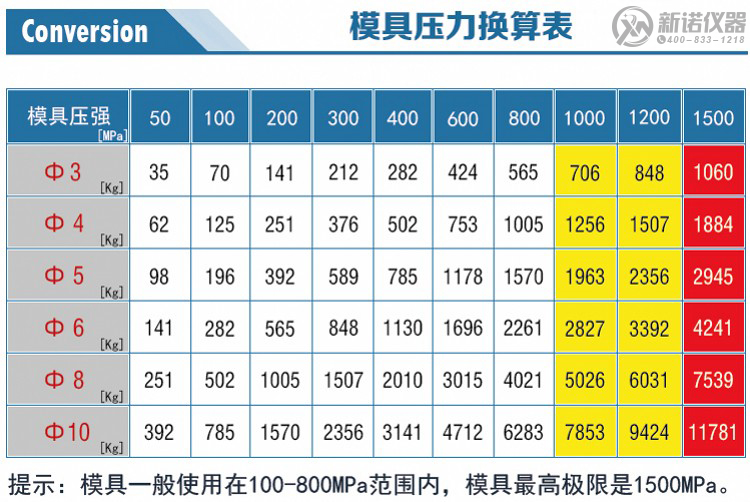

压强计算公式 | 油缸的面积/模具的面积×压力表读数=模具的实际承受压强（Mpa） | ||
友情提示 | 非标定制！以上指标仅供参考，可根据客户需求定制各种规格、形状、材质的模具 | ||
