MJX-GH型X荧光专用钢环模具(Ф40-32mm)上海新诺压片机模具

产品时间:2020-12-04 06:00:32

简要描述:

荧光专用钢环模具配合压片机使用,主要用于X射线荧光光谱仪(XRF)测试样品的快速成型制备样品使用,可替代同类进口产品。钢环模具顾名思义就是用不锈钢钢环作为样品的支撑环,压片速度快,成型效果好。目前市场上常见的钢环模具有两种 规格 :首先最常见的尺寸是Ф40-Ф32mm,即钢环外径Ф40mm,钢环内径Ф32mm,样品尺寸也就是Ф32mm。...

详细介绍

一、模具概述:


荧光专用钢环模具配合压片机使用,主要用于X射线荧光光谱仪(XRF)测试样品的快速成型制备样品使用,可替代同类进口产品。钢环模具顾名思义就是用不锈钢钢环作为样品的支撑环,压片速度快,成型效果好。目前市场上常见的钢环模具有两种规格:首先最常见的尺寸是Ф40-Ф32mm,即钢环外径Ф40mm,钢环内径Ф32mm,样品尺寸也就是Ф32mm。其次就是Ф32-Ф24mm,即钢环外径Ф32mm,钢环内径Ф24mm,样品尺寸也就是Ф24mm。压片厚度高为5-8mm。其他特殊模具尺寸、规格、形状、材质等均可根据客户需求定做。



二、主要技术指标:


模具名称

MJX-GH型 X荧光专用钢环模具

成型样品实图

钢环模具样品实图

压制样品形状

圆形(外包钢环)

模具规格

 Ф32-24mm

Ф40-32mm

模具组成结构

底座,模具套,钢环,压杆,退膜套

模具材质

合金工具钢Cr12MoV

模具压头硬度

HRC60-HRC62

模具腔体深度

45mm

模具外形尺寸

Ф73×133mm

模具重量

3.2kg

模具压强计算公式

油缸的面积/模具的面积×压力表读数=模具的实际承受压强(Mpa)

友情提示

以上指标仅供参考,部分现货,可根据客户需求定制各种规格、形状、材质的模具

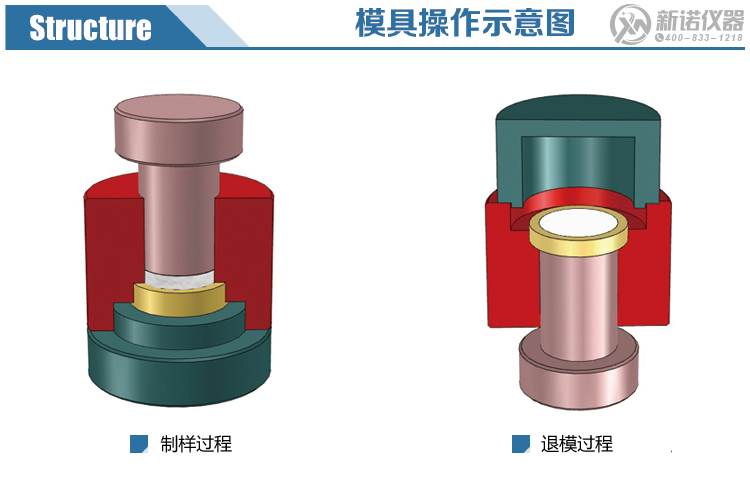

荧光专用钢环模具操作示意图

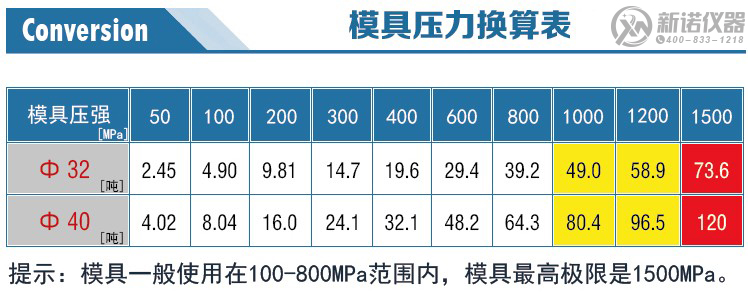

新诺牌多边形模具压力换算表

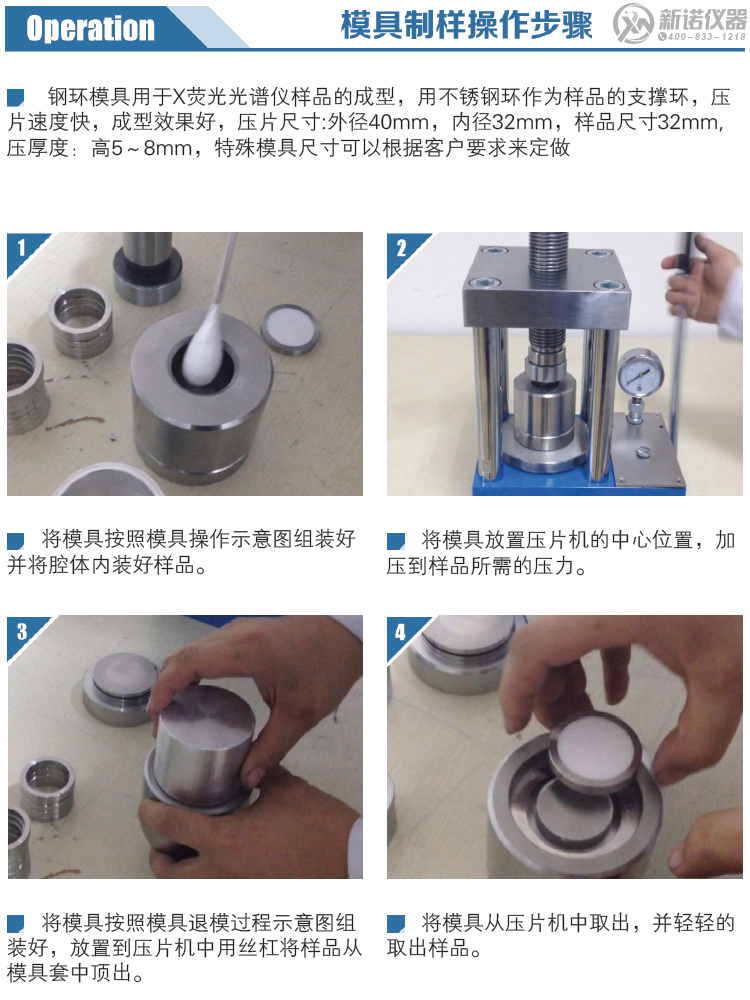

钢环模具制样操作步骤

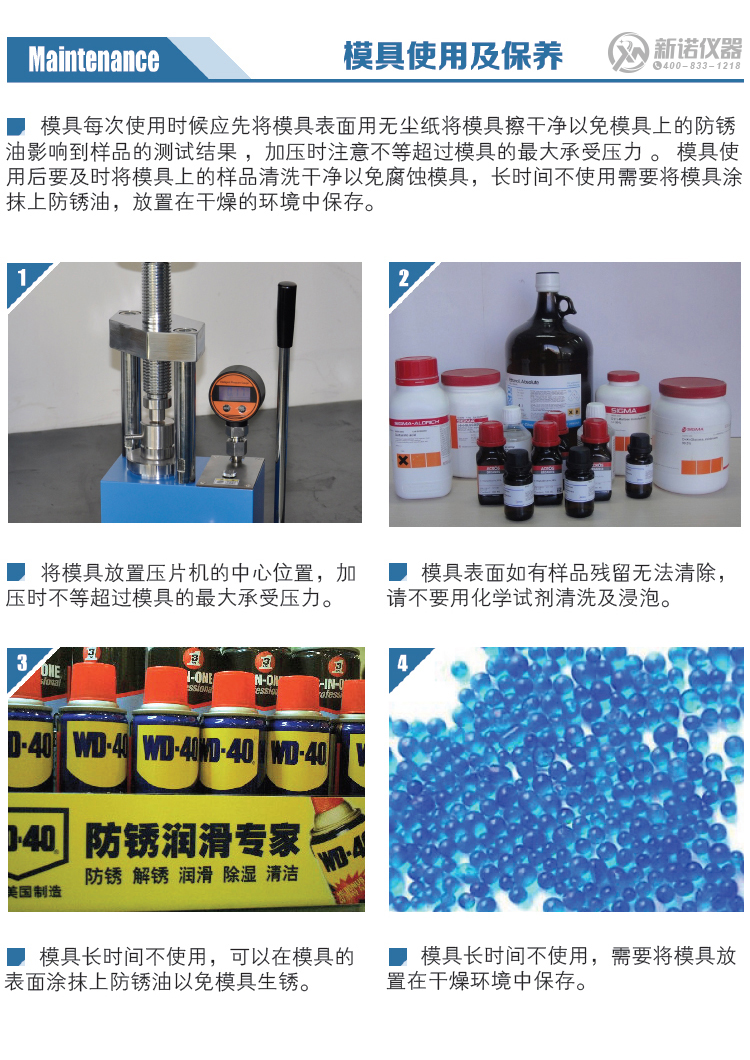

球磨模具使用及保养
