大环形模具(Ф51-60mm)MJO型 上海新诺多孔模具孔型模具 压片机模具

产品时间:2020-12-04 02:00:30

简要描述:

新诺HX MJ 系列实验室用环形模具大部分用于催化行业或是一些需要带孔样品的成型,方孔、多孔的样品均可定做,一般常用尺寸:直径Ф3-20mm,高度1-20mm,常用模具规格:外圆及内孔直径,外Ф7-内Ф3mm、外Ф10-内Ф5mm、Ф12-内Ф6mm、外Ф20-内Ф10mm等。其他特殊模具尺寸、规格、形状、材质等可根据客户需求定做。 二、主要技术指标: 模具名称 MJQ型 大环形模具 成型样...

详细介绍

一、模具概述:


新诺HXMJ系列实验室用环形模具大部分用于催化行业或是一些需要带孔样品的成型,方孔、多孔的样品均可定做,一般常用尺寸:直径Ф3-20mm,高度1-20mm,常用模具规格:外圆及内孔直径,外Ф7-内Ф3mm、外Ф10-内Ф5mm、Ф12-内Ф6mm、外Ф20-内Ф10mm等。其他特殊模具尺寸、规格、形状、材质等可根据客户需求定做。





二、主要技术指标:


模具名称

MJQ型 大环形模具

成型样品实图

环形模具成型样品实图

压制样品形状

圆孔、方孔、多孔

模具材质

合金工具钢:Cr12MoV

模具压头硬度

HRC60-HRC62

模具腔体深度

45mm

样品尺寸

Ф30×10mm

Ф50×20mm

模具外形尺寸

Ф72×100mm

Ф88×120mm

模具重量

3.5kg

5kg

模具压强计算公式

油缸的面积/模具的面积×压力表读数=模具的实际承受压强(Mpa)

模具备注

非标定制,以上指标仅供参考,可根据客户需求定制各种规格的环形模具

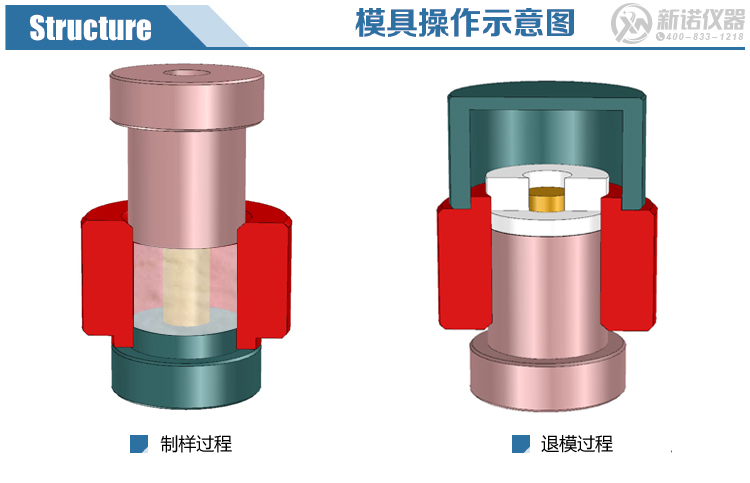

新诺大环形模具示意图

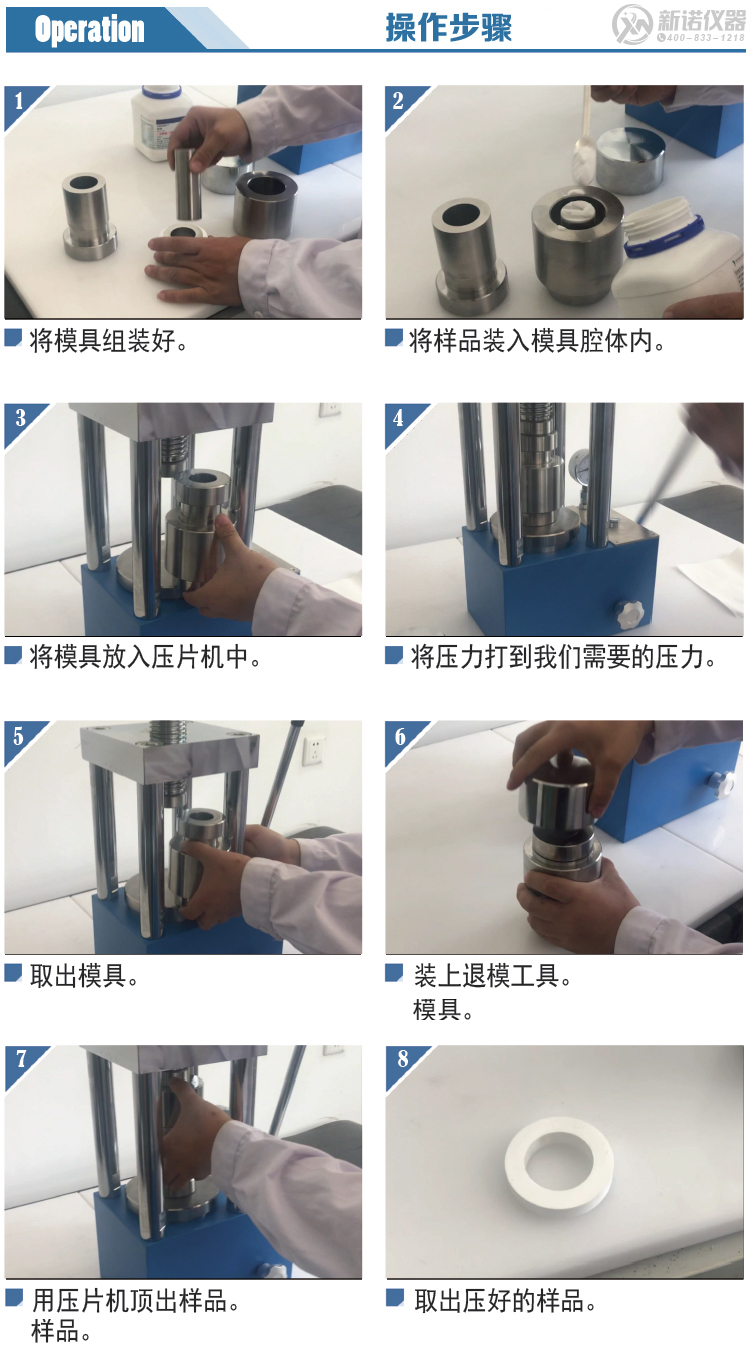

新诺大环形模具操作步骤

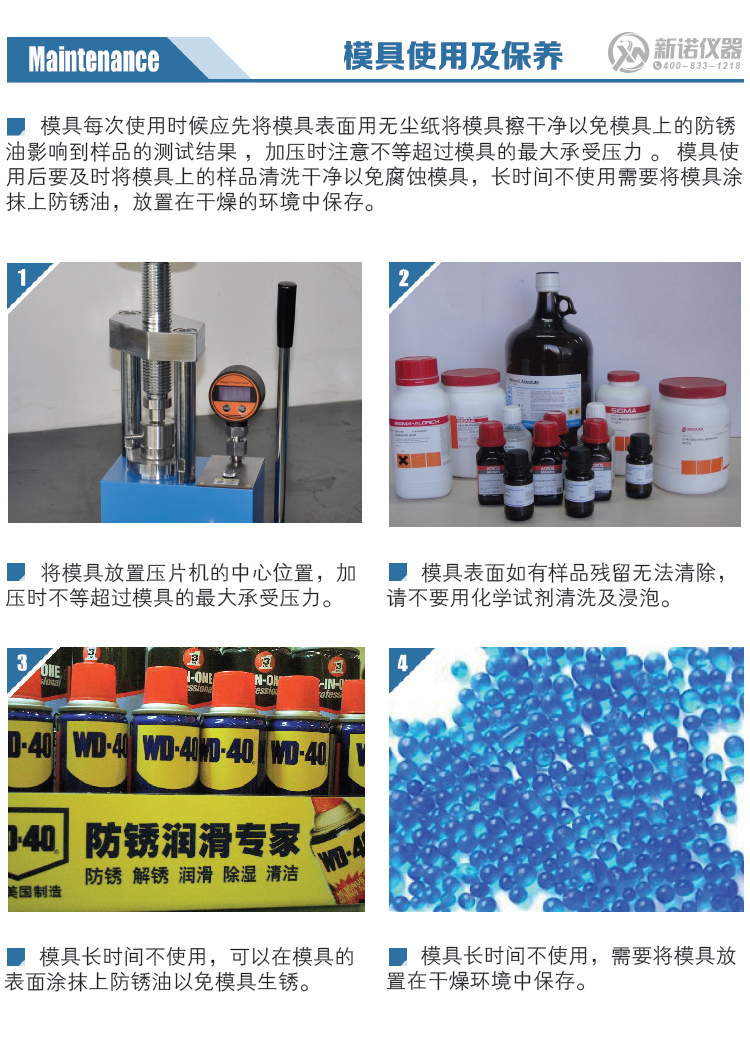

球磨模具使用及保养
