上海新诺MJH-B型红外退膜模具(Ф13mm)压片机模具

产品时间:2020-12-04 06:18:24

简要描述:

红外退膜模具是指样品压制成型后需从模具中脱出,放到磁性样品架上检测,然后放到红外光谱仪的样品仓内进行测试,压片尺寸:直径Ф13mm,压片厚度:0.5-1mm。特殊模具尺寸、规格、形状、材质等可根据客户需求定做。 二、模具主要技术指标: 模具名称 MJH-B型 退膜 红外模具( Ф 13mm ) 成型样品实图 可压制样品形状 圆形薄片 模具组成结构 底座,模具套,压...

详细介绍

一、模具概述:


红外退膜模具是指样品压制成型后需从模具中脱出,放到磁性样品架上检测,然后放到红外光谱仪的样品仓内进行测试,压片尺寸:直径Ф13mm,压片厚度:0.5-1mm。特殊模具尺寸、规格、形状、材质等可根据客户需求定做。



二、模具主要技术指标:


模具名称

MJH-B型 退膜红外模具(Ф13mm

成型样品实图

定量平板模具压制试样

可压制样品形状

圆形薄片

模具组成结构

底座,模具套,压杆,垫片,样品架

模具材质

硬质合金 YT15

模具压头硬度

HRC85-HRC90

样品尺寸

Ф13mm

模具腔体深度

20mm

模具外形尺寸

Ф43×78mm

模具重量

0.76kg

模具压强计算公式

油缸的面积/模具的面积×压力表读数=模具的实际承受压强(Mpa)

模具备注

以上指标仅供参考,可根据客户需求定制各种规格、形状、材质的模具

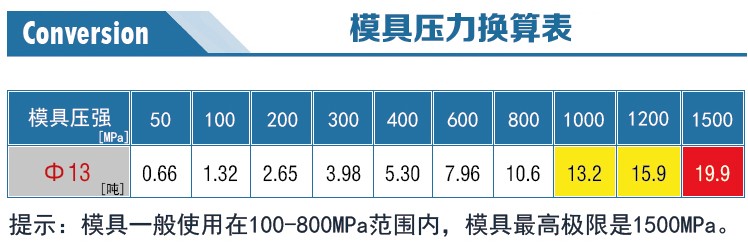

新诺红外退膜模具压力换算







新诺红外退膜模具分解图

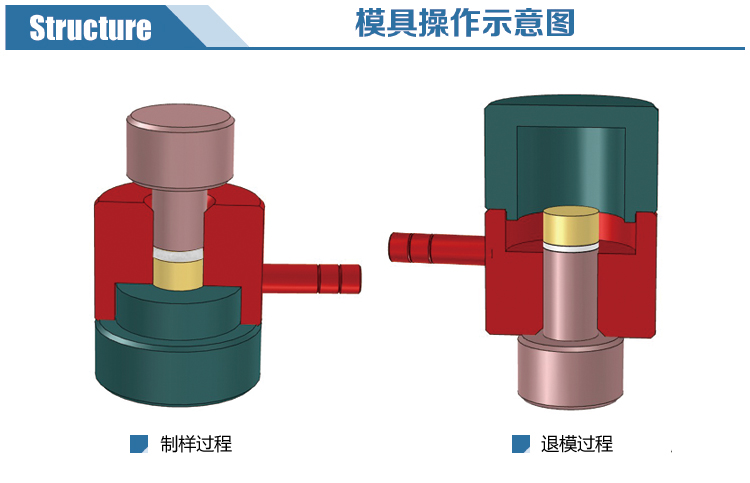

红外退膜模具操作步骤

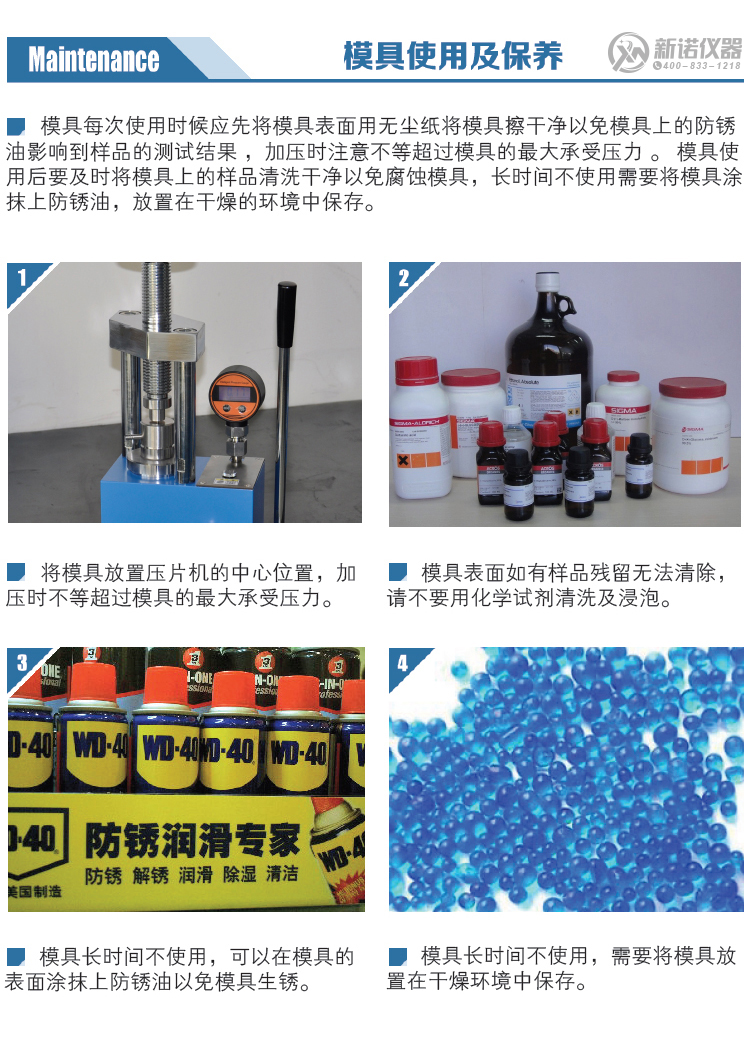

球磨模具使用及保养
